无固定装置热电偶	固定螺纹式热电偶	活动法兰式热电偶	固定法兰式热电偶	活络管接头式热电偶	固定螺纹锥形热电偶	直形管接头式热电偶	固定螺纹接头式热电偶	活动螺纹管接头式热电偶

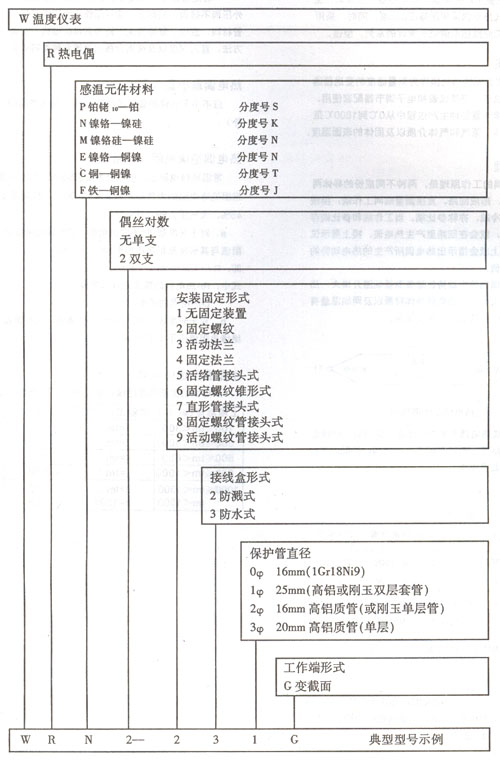

本厂主要生产热电偶、热电阻等一次仪表、生产的装配式热电偶采用国际IEC标准。同时，采用机械电子工业部热电偶统一设计的系列、型谱。 概述     工业用装配式热电偶作为测量温度的变送器通常和显示仪表、记录仪表和电子调节器配套使用.它可以直接测量各种生产过程中从0℃到1800℃范围的液体、蒸汽和气体介质以及固体的表面温度。     根据国家规定，我公司生产符合IEC国际标准分度号的铂铑 30－铂铑6、铂铑10－铂、镍铬－镍硅、镍铬－康铜等等的装配式热电偶。     装配热电偶通常由感温元件、安装固定装置和接线盒等主要部件组成。 可选型号         B型、S型、K型、E型 主要技术参数 测量范围及基本误差限 热电偶类别 代号 分度号 测量范围 基本误差限 镍铬－康铜 WRK E 0－800℃ ±0.75%t 镍铬－镍硅 WRN K 0－1300℃ ±0.75%t 铂铑13-铂 WRB R 0-1600℃ ±0.25%t 铂铑10－铂 WRP S 0－1600℃ ±0.25%t 铂铑30－铂铑6 WRR B 0－1800℃ ±0.25%t 注：t为感温元件实测温度值（℃） 热电偶时间常数 热惰性级别 时间常数（秒） 热惰性级别 时间常数（秒） Ⅰ 90－180 Ⅲ 10－30 Ⅱ 30－90 Ⅳ ＜10 ?   ◆热电偶公称压力：一般是指在工作温度下保护管所能承受的静态外压而破裂。    ◆热电偶最小插入深度：应不小于其保护套管外径的8－10倍（特列产品例外）    ◆绝缘电阻：当周围空气温度为15－35℃，相对湿度＜80％时绝缘电阻≥5兆欧（电压100V）。具有防溅式接线盒的热电偶，当相对温度为93± 3℃ 时，绝缘电阻≥0.5兆欧（电压100V）    ◆高温下的绝缘电阻：热电偶在高温下，其热电极（包括双支式）与保护管以及双支热电极之间的绝缘电阻（按每米计）应大于下表规定的值。 规定的长时间使用温度（℃） 试验温度（℃） 绝缘电阻值（Ω）   ≥600 600 72000   ≥ 800 800 25000   ≥1000 1000 5000 型号命名方法

无固定装置热电偶	固定螺纹式热电偶	活动法兰式热电偶
固定法兰式热电偶	活络管接头式热电偶	固定螺纹锥形热电偶
直形管接头式热电偶	固定螺纹接头式热电偶	活动螺纹管接头式热电偶
