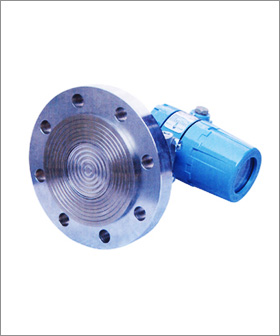

一、1151LT型法兰式液位变送器
1151LT型法兰式液位变送器的安装法兰标准按ANSI，法兰有3″和4″规格，
法兰等级分为150LB（2.5MPa）及300LB（5.0MPa），法兰安装尺寸见下图表
。如用户采用GB9116-88标准，则DN=80、100、PN =2MPa请注明。
接液膜片材料有316L、哈氏C-276、蒙乃尔、钽等。用户不注明，时 以3″150LB安装法兰及接液膜片材料316L供货。
图8 法兰式液位变送器外型尺寸图
|
法兰尺寸
|
螺栓孔 |
|
尺寸 |
规格 |
直径D |
A |
B |
C |
数目n |
直径d |
分布直径D1 |
|
3″ |
1501b |
190 |
30 |
66 |
127 |
4 |
19 |
152 |
|
4″ |
1501b |
228 |
30 |
89 |
157 |
8 |
19 |
190 |
|
3″ |
3001b |
210 |
35 |
66 |
127 |
8 |
22 |
168 |
|
4″ |
3001b |
254 |
38 |
89 |
157 |
8 |
22 |
200 | |
