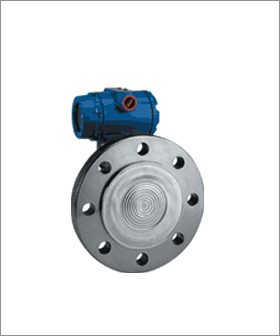

一、3351LT型法兰式液位变送器              3351LT型法兰式液位变送器的安装法兰标准按ANSI，法兰有3〃和4〃规格，法兰等级分为          150LB（2.5MPa）及300LB         （5.0MPa），法兰安装尺寸见下图表。如用户采用GB9116-88标准，则DN=80、100、          PN=2MPa请注明。接液膜片材料有316L、哈氏C-276、蒙耐尔、钽          等。用户不注明，时以3〃150LB安装法兰及接液膜片材料31供货。 图9   法兰式液位变送器外型尺寸图 法兰尺寸 螺栓孔 尺寸 规格 直径 A B C 数目n 直径d 分布直径d1 3" 1501b 190 30 66 127 4 19 152 4" 1501b 228 30 89 157 8 19 190 3" 3001b 210 35 66 127 8 22 168 4" 3001b 254 38 89 157 8 22 200
