产品名称:直流电流(电压)变送器
产品特点:
直流电流(电压)变送器
型号:YWE-DI(DV)



一、概述

YWD、YWE、YWL系列直流变送器系采用美国惠普公司****器件HCNR200/201线性光耦。将被测信号变换成一电压,经HCNR200/201线性光耦直接变换成一个与被测信号成极好线性关系并且完全隔离的电压,再经恒压(流)至输出。本机采用计算机辅助设计(CAD),具有原理非常简单,线路设计精炼,可靠性高,安装方便等优点。

YWD、YWE、YWL系列直流变送器以其良好的性能和低廉的价格,可广泛用于电信、电力等领域。尤其适用于工业过程控制中。

二、原理

本电路的核心器件HCNR200/201线性光耦由高性能铝镓砷发光二极管(LED)和两只紧密匹配光电二极管构成。输入光电管用来控制LED发光的强度并使之稳定这样就使LED的非线性和不稳定性质几乎被完全消除,输出光电管则产生一个光电流与LED发出的光强度成线性关系。由于该器件两只光电管的精密匹配和精心设计,确保了光耦具有很好的线性度和稳定的增益。

三、HCNR200/201主要特点

低非线性度:典型:0.1%     ****:0.01%

低温度系数:-65ppm/℃

    带:高精度:DC-10kHz

高速可达成:5MHz

四、名称及型号

直流电压变送器      型号:YWD-DV  YWE-DV  YWL-DV

直流电流变送器      型号:YWD-DI  YWE-DI  YWL-DI

五、执行标准

QB/441600 17 079-2001

六、主要技术指标

 1、 输入、输出及辅助电源参数:

Vn

输入电压

V0

05V

V1

030V

V2

060V

V3

0300V

V4

0450V

V5

075mV

V6

0±75mV

Vn

用户自定



An

输入电流

A1

01mA

A2

010mA

A3

4-20mA

A4

0±1mA

A5

0±10mA

A6

41220mA

A7

用户自定





On

输出信号

O1

05V

O2

15V

O3

020mA

O4

420mA

O5

0±5V

O6

135V

O7

0±20mA

O8

41220mA

O9

010kHz

On

用户自定

Pn

辅助电源

P1

DC24V±15%

P2

DC12V±10%

Pn用户自定,



YWD系列可选:AC220V、AC110V , DC220V 、DC110V 、DC48V、 DC24V         YWE、YWL系列可选:DC24V 、DC15V 、DC12V



  2、精度等级: 0.2%   0.5%(YWL系列)

  3、 输入过载:电压2倍连续,电流:1.5倍连续   3倍1秒

  4、 负载能力:输出电压:≥2kΩ,

输出电流:≤650Ω

5、工频耐压: AC2kV/1分钟,漏电流1mA

6、 绝缘强度: ≥20MΩ

7、 冲击电压: 5kV/1.250μs(峰值)

8、  响应时间:<100ms

9、 电源功耗: ≤1VA

10、 工作环境:温度:-1050℃   湿度:1090%(无凝露)

11、  贮藏条件:温度:-4070℃   湿度:1095%(无凝露)

12、  电源反极性保护

13、 外型尺寸:

       YWD: 55mm×75 mm×120mm

       YWE: 42mm×75 mm×70mm

       YWL: 75 mm×22.5mm×100mm

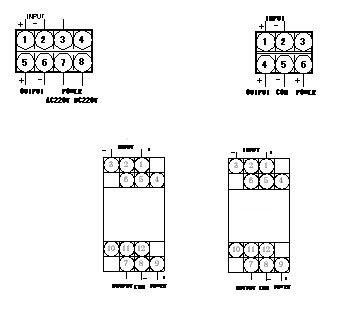

七、接线图

               三隔离接线图                <, /FONT>     共地输出接线

     YWD-DI(DV)                      YWE-DI(DV)



八、安装

  YWD、YWE系列采用DIN导轨和螺钉两种安装方式,导轨宽度为35mm。螺钉大小为M3×12。YWL系列采用DIN导轨安装方式,导轨宽度为35mm。

九、产品调试

  找到对应于变送器面板上相应的ZERO和CAL两个调试孔,其内的二个电位器分别为零点和满度调校电位器,调校时用小镙丝刀慢慢旋转至所需精度即可。

十、订货须知

   签定订货合同时应详细写明所需的型号、规格,对应所选择的型号、规格按下列格式将代号填入,特殊规格请用文字说明。



1:YWE-DV-V2-P1-O4

     YWE-DV型直流电压变送器

         入:DC 060V

     辅助电源:DC 24V±15%

         出:DC 420mA

2:YWE-DI-A3-P1-O4

     YWE-DI型直流电流变送器

         入:DC 420mA

     辅助电源:DC 24V±15%

         出:DC 420mA

十一、注意事项

1、连接线必须用屏蔽线,且电源线、输入线和输出线必须分离。

2、使用环境应无导电尘埃和无腐蚀金属和破坏绝缘的气体存在,海拔高度小于2500米。

    3、产品出厂时已调校好零点和精度,请勿随意调整。

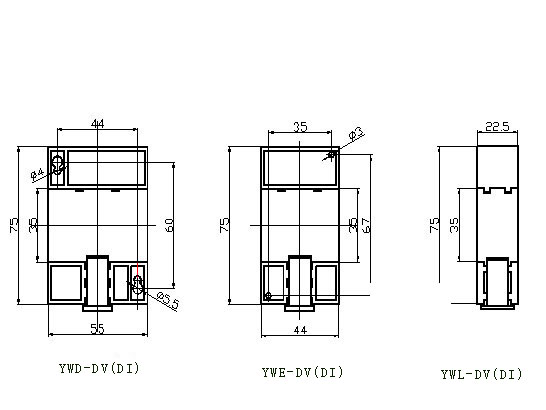

十二、安装尺寸(底部视图)
