一、 概述
YWH-KRH湿度开关量变送器是一种具有比例控制功能的控制器（接点输出）。湿度开关量变送器能按用户要求设置上、下限湿度控制点，并有继电器接点输出。是一种经济、实用的湿度控制设备。
1、产品特点
|
1、 采用法国HUMIREL公司HM1500湿度传感器。 |
|
2、 高可靠性与长期稳定性。 |
|
3、 对化学品的高抵抗性。 |
2、技术指标：
|
湿度控制范围： |
10～95%RH |
|
控制精度： |
±3%RH |
|
上限湿度： |
用户指定 |
|
下限湿度; |
用户指定 |
|
控制回差； |
上限：5%RH 下限：5%RH（可按用户要求设置） |
|
继电器接点容量： |
DC : 30V 1A |
|
响应时间; |
＜5S |
|
辅助电源； |
P1：DC24V±15% P2：DC12V±10% |
|
整机功耗; |
＜1W |
|
浪涌电压； |
5KV/1.2～50μS |
|
工作环境; |
温度：-30℃～60℃，湿度：10~95%RH |
|
外形尺寸； |
72㎜×37㎜×112㎜ |
|
产品重量： |
200g |
二、使用说明
1、接线：

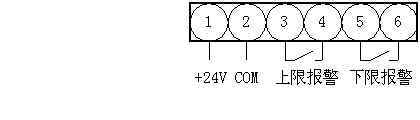

湿度监控器工作时按下图接线。
2、工作方式
湿度监控器正常工作时，如湿度在上、下限湿度之间，输出继电器不动作；如果湿度上升到高于上限湿度，上限控制继电器动作，常开接点闭合；如湿度下降到低于下限湿度，下限控制继电器动作，常开接点闭合。
3、安装与维护
3.1现场安装
a 电气连接线用屏蔽导线；
b 接线时请不要触摸电路和擅自调整电位器。
3.2安装环境
a 使用环境应无导电尘埃和腐蚀金属及破坏绝缘的气体；
b 环境温度为：-20℃～60℃；
c 海拔高度小于2500米。
3.3安装方式
壁挂式，上下两固定螺钉间距82mm。
 |
