名称：温度开关量变送器

型号：YWD-KT

 一 、概述

  温度开关量变送器具有温度测量和温度控制功能，它能实时显示被测温度，可随意设置上、下限报警温度，并有继电器接点输出。是一种经济、实用的温度测量设备。

 二 、型号

    YWD-KT

     YW——表示产品型号

     D—— 产品外形代号

     KT——表示温度开关量

 三、技术指标

a).   输入、输出参数

b).	测温精度：	0.5℃
c).	接点容量：	DC 30V、1A（除特别要求，继电器输出均为常开接点）
d).	回差温度：	上限告警：3℃　下限告警：3℃（可按用户要求设置）
e).	工频耐压：	输入与输出，输入与电源间：AC 1.5kV/min、1mA 输出与电源间2 kV/min、1mA
f).	绝缘强度：	≥20MΩ
g).	整机功耗：	＜40mA（DC24V）
h).	工作环境：	温度:-10-50℃   湿度:10-90%（无凝露）
r).	贮藏条件：	温度:-40-70℃   湿度:10-95%（无凝露）
j).	显示：	红色数码管（3位半）
k).	外形尺寸：	55㎜×75㎜×120㎜

 四  使用说明

1、接线方式（本产品工作时按下列图示接线）

2、温度测量

K1为测温、设置功能选择按键。选择K1处于测温状态，显示的就是测量温度值。

3、设置上、下限告警温度

  a、将K1切换到设置状态，此时处于设置功能状态，面板显示的是设置温度值。

         b、K2是设置上、下限告警温度的选择按键。设置上限告警温度：选择K2处于上限温度状态，并调节相应的上限电位器，使显示值等于需要设定的上限告警温度值。设置下限告警温度：选择K2处于下限温度状态，并调节相应的下限电位器，使显示值等于需要设定的下限告警温度值。

      C、完成上、下限告警温度设置后，将K1切换回测温状态。

4、系统工作方式

变送器正常工作时，如温度在上、下限告警温度之间，输出继电器不动作；如果温度上升到高于上限告警温度，上限告警继电器动作，常开接点闭合，上限告警指示灯亮；如温度下降到低于下限告警温度，下限告警继电器动作，常开接点闭合，下限告警指示灯亮。

 五、安装方式

YWD-KT为导轨和螺钉安装两种方式，底部视图如下

 六、订货须知

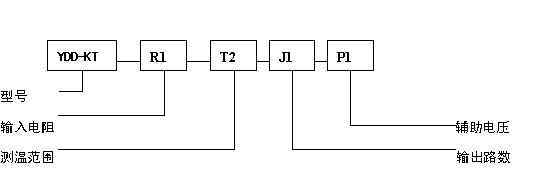

   签订合同时，请详细说明所需产品的规格、参数，并按下列格式将代号填入，特殊需要用

文字说明。

例：  温度开关量变送器

      YWD-KT-R1-T1-J1-P1

     R1:输入电阻 PT100 ]

     T2:测温范围 -10-100℃

     J1:输出路数 一路接点

      P1: AC 85～265 V

 七、注意事项

1.  设置上限告警温度必须高于下限告警温度。

2.  完成告警温度设置后，应将K1按键切换回测温状态。

3.  当测量温度超量限时，本产品无显示。

4. 使用环境应无导电尘埃和腐蚀及破坏绝缘的气体存在，海报高度小于2500米
