产品名称:CDV 直流电压监控器
产品特点:

名称:直流电压监控器
型号:YWD-CDV

 一、概述
   YWD-CDV直流监控器具有直流测量、显示和欠压告警、控制(接点输出)功能,能实时显示被测直流电压,可
随意设定欠压告警电压,并有继电器接点输出,是一种经济、实用的直流电压测量及控制仪器。
 二、产品特点
1、  完全采用模拟电子技术,没有死机问题。
2、 数码管显示,亮度高,清晰。
3、 简单实用,可靠性高。
 三、产品型号

YWD-CDV

1、技术指标
控制精度:
1.0级
分辨率:
0.1 V
继电器接点容量;
AC、DC:220V(380V) 7A(除特别要求,继电器输出为常开接点)
控制回差:
5 V(可按用户要求设置)
整机功耗:
<1W(如:DC25V40mA)
工频耐压;
输入/输出、输出/电源间: 2.0 kV/min、1mA,输入/电源间:
≤1.5 kV/min、1mA
输入电压:
0~70V  0~300 V或用户自定
辅助电源;
DC:15V 24V 48V 110V 220V  AC: 110V 220V或用户自定
工作环境:
温度:-10 ℃~50 ℃,湿度:10%~95%RH
贮存条件:
温度:-10 ℃~70 ℃,湿度:10%~95%RH
外形结构:
55㎜×75㎜×120㎜,35mm导轨安装
2、使用说明
a 接线
直流电压监控器工作时按下图接线

注意:电源需有不小于1W的功率,电源极性不能接反

b  功能介绍
测 量:
直流电压信号直接输入,监控器可实时测量。

显 示:
31/2位数码显示,通过按钮可选择显示实时测量值、欠压告警值。
控 制:
通过继电器接点输出实现控制功能。

设 定:
通过监控器面板按钮,可设定二种工作状态:显示(实时测量)、
设置(设定欠压告警电压值),设定值的调整直接调节电位器可得。
c  直流电压测量
按“设置/显示”按钮。使之弹起,处于显示(实时测量)状态,直流电压监控器显示的就是测量直流电压值。
d   设置欠压值
按“设置/显示” 按钮,使之下压,处于设置状态,此时直流电压监控器处于设置功能状态,可通过面板欠压
设置电位器调节设定值,直流电压监控器显示的是设置欠压值。 完成欠压值设置后,将按钮切换回显示状态。
 四、安装
1、现场安装
a   安装时,请根据现场环境,在可能的情况下保证监控器显示板面朝向观察者;
b 电气连接线用12~14号屏蔽导线;
c  请不要擅自打开仪器外壳,以免造成损坏。
2、安装环境
a  监控器应尽量安装在干燥,通风良好并远离热源的地方;
b  环境温度为:-10 ℃~50 ℃;
c  工作电源:DC 15 V~45 V
3、安装方式
可采用DIN导轨和螺钉两种安装方式,导轨宽度为35mm,螺钉大小为M4×12。

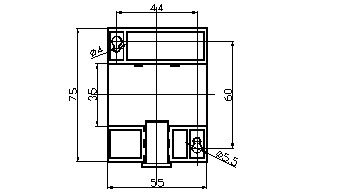

4、安装尺寸(底视图)

关闭
