产品名称:CT 温度控制器
产品特点:



名称:温度控制器

型号:YWK-CT



一、概述

  YWK-CT温度控制器采用智能PID控制,当通过热电偶(热电阻)采集的被测温度偏离所希望的给定值时,YWK-CT温度控制器可根据测量信号与给定值的偏差进行比例(P)、积分(I)、微分(D)运算,从而控制继电器通断比率,促使测量值恢复到给定值,达到自动控制的效果;控制器还具有上、下限温度告警和继电器输出功能,性价比高,可广泛用于电力、化工、注塑、包装、食品等企业

 二、型号

YWK-CTn-K-Jn,  YWK-CTn-Pt100-Jn

 三、技术指标



YWK-CT-K

YWK-CT-Pt100

温度输入

K型热电偶

Pt100铂电阻

测温范围

01300℃

-20600℃

辅助控制

J0:无报警  J1:上限报警  J2:下限报警  J3:上、下限报警

温控范围

全量程自由设定

报警范围

全量程自由设定

继电器输出触点容量

3A/220VAC

测量误差

±1%±1字

工作电源

AC 220V±10%,50Hz



4W

工作环境

温度:-1050℃  湿度:1090%RH(无凝露)

 四、外形尺寸及安装方式

YWK-CT1:外形尺寸:72mm×72mm×100mm    盘面安装,开孔尺寸:68mm×68mm

YWK-CT2:外形尺寸:48mm×96mm×100mm    盘面安装,开孔尺寸:45mm×92mm

YWK-CT3:外形尺寸:48mm×48mm×100mm    盘面安装,开孔尺寸:45mm×45mm

 五、端子排列及接线图

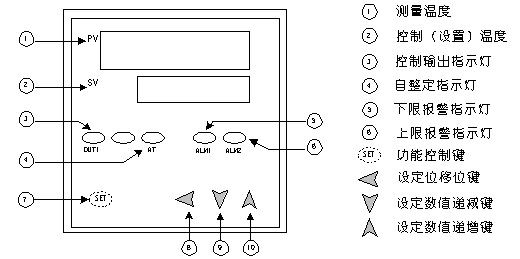

 六、面板说明



1、  测量温度显示屏:(PV)在正常工作时,显示测量温度值;在进行参数设置时,显示提示符;

2、 控制(设置)温度显示屏:(SV)在正常工作时,显示控制(设置)温度值;在进行参数设置时,显示各项参数的数值;

3、主控输出指示灯:当输出主控继电器动作时,指示灯亮;当输出主控继电器复位时,指示灯灭;

4、自整定指示灯:当选择自整定运行时,指示灯亮;

5、下限报警指示灯:当测量温度低于所设置的下限温度时,指示灯亮,输出下限报警继电器动作;当测量温度高于所设置的下限温度时,指示灯灭,输出下限报警继电器复位;

6、上限报警指示灯:当测量温度高于所设置的上限温度时,指示灯亮,输出上限报警继电器动作;当测量温度低于所设置的上限温度时,指示灯灭,输出上限报警继电器复位;

7、 功能控制键:按住该键持续0.5秒,进入主控温度设置状态,主控温度设置完后,再按住该键持续0.5秒即可保存设置温度并退出主控温度设置状态;按住该键持续5秒,进入其他参数设置状态,参数设置完后,按SET键超过5秒钟后,系统将保存设置参数并退出设定状态,返回正常状态;

8、 设定位移位键:在设置状态,按住该键可选择设置参数的数位(个、十、百、千);

9、设定数值递减键:在设置状态,按一次该键数字减一,按住不放则数字快速减;

10、 设定数值递增键:在设置状态,按一次该键数字加一,按住不放则数字快速加。

 七、温控器设置及操作

主控温度设置:温控器通电后处正常工作状态,按住SET键持续0.5秒,红色显示屏显示提示符“SO”,绿色显示屏显示主控设置温度,此时,温控器进入主控温度设置状态,按移位、递增、递减键即可设置或修改主控温度。主控温度设置完后,再按住SET键持续0.5秒即可保存设置温度并退出主控温度设置状态,返回正常状态。

温控器在正常状态,按住SET键持续5秒,温控器进入第二设定区。这时,每按一次SET键,红色显示屏就变换一项提示符,绿色显示屏显示该项参数的数值,选择移位、递增、递减键即可设置或修改该项参数。以下为各项参数设置说明:

1、 下限偏差告警设置:按SET键选择显示“SLP”,绿色显示屏显示该项参数的数值,选择移位、递增、递减键设置或修改该项参数。该参数表示告警点低于主控设定点的相差值。

2、上限偏差告警设置:按SET键选择显示“SHP”,绿色显示屏显示该项参数的数值,选择移位、递增、递减键设置或修改该项参数。该参数表示告警点高于主控设定点的相差值。

3、 比例范围设置:按SET键选择显示“P”,绿色显示屏显示该项参数的数值,选择移位、递增、递减键设置或修改该项参数。“P”值越大,温控器的主控继电器输出的灵敏度越低,“P”值越小,温控器的主控继电器输出的灵敏度越高。

4、积分时间设置:按SET键选择显示“I”,绿色显示屏显示该项参数的数值,选择移位、递增、递减键设置或修改该项参数。设定的积分时间越短,积分作用越强。

5、微分时间设置:按SET键选择显示“D”,绿色显示屏显示该项参数的数值,选择移位、递增、递减键设置或修改该项参数。仪表设定的微分时间越长,则以微分作用进行的修正越强。

6、比例周期设置:按SET键选择显示“T”,绿色显示屏显示该项参数的数值,选择移位、递增、递减键设置或修改该项参数。

7、自整定设置:按SET键选择显示“Aτ”,绿色显示屏显示该项参数的数值,选择移位、递增、递减键设置或修改该项参数;设置为“00”表示自整定关闭,设置为“01”表示自整定启动。

8、锁参数设置:按SET键选择显示“LOK”,绿色显示屏显示锁的状态,选择移位、递增、递减键设置或修改该项参数;设置为“00”表示不锁,设置为“01”表示只锁主控以外的参数,设置为“02”表示所有参数全锁定。参数被锁定后,别人不能修改,需修改时要解锁,即设置为“00”。

9、主控温度上限设置:按SET键选择显示“SOH”,绿色显示屏显示该项参数的数值,选择移位、递增、递减键设置或修改该项参数;该参数表示主控继电器动作温度不能高于此值,否则,主控设定温度无效

10、温度修正设置:按SET键选择显示“SC”,绿色显示屏显示该项参数的数值,选择移位、递增、递减键设置或修改该项参数;当温控器长时间运行后产生测量偏差时,就可使用该项功能修正误差。如测量值偏小2℃时,即可设置该项参数为02,若测量值偏大2℃时,即可设置该项参数为-2。

在第二设定区时,按SET键超过5秒钟后,系统将保存设置参数并退出设定状态,返回正常状态。在设定状态设定完成后,如不按正确操作退出设定状态,30秒后,系统将自动退出设定状态,你之前所设置的参数被宣布无效。

 附录:

设定字符解释:

(以下字符每按一次SET键后依次出现,根据温控器不同的型号,有些功能可能不存在。)

关闭
