1、概述
该系列电接点压力表适用于一般压力表允许的工作条件。配以相应的电气元器件，能对被测的输出信号和系统自动控制。
YXC系列产品具有工作可靠，接点功率大的优点；
YXN系列产品适用于有机械振动和介质脉动的条件具有良好的抗振性能。

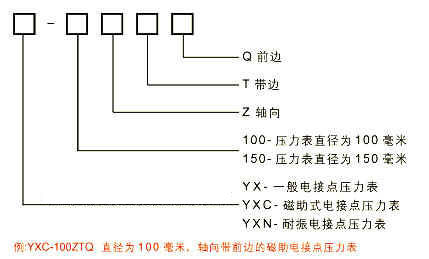

2、规格示意
3、额定负载参考值
| 电 压 V |
电阻性负载电流A |
电感性负载电流A |
| AC |
DC |
| 380 |
0.08 |
|
0.045 |
| 220 |
0-135 |
0.13 |
0.065 |
| 110 |
0.27 |
0.25 |
0.13 |
| 50 |
0.5 |
0.4 |
0.2 |
| ＜40 |
≤1 |
|
|
4、技术参数
| 产 品 型 号 |
YXC-100 YXN-100 |
YXC-150 YXN-150 |
| 公 称 直 径 |
Ф100 |
Ф150 |
| 接 头 螺 纹 |
M20x1.5 |
| 精 确 度 等 级 |
1.0 1.5 |
| 测 量 范 围 |
-0.1～0.15 -0.1～0.3 -0.1～0.5 - 0.1～0.9 -0.1～1.5 -0.1～2.4 0～0.16 0～0.25 0～0.4 0～0.6 0～1 0～1.6 0～2.5 0～4 0～6 0～10 0～16 0～25 0～40 0～460 |
| 使用环境条件 |
温度-40-70℃ 相对湿度≤85％ |
| 耐 振 等 级 |
YXC系列V.H.3 YXN系列V.H.4 |
| 电接点装置的技术参数 |
最高工作电压：DC220V AC380V |
| 触点****功率：30VA(阻性负载) |
| 控制方式：可调节上、下限缓行磁助接点开关 |

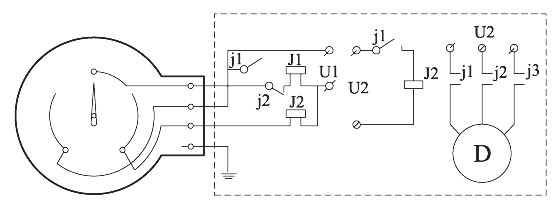

5、电接点压力表电气原理图

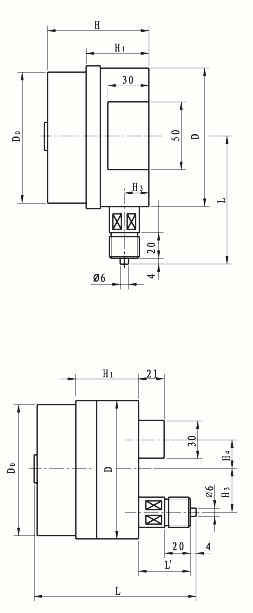

6、外形尺寸

|
