| 产品名称: | SWP-LED手动操作器/光柱显示手动操作器 |
|
| 产品特点: |
|
SWP-LED系列手动操作控制器/光柱显示手动操作器可接在各种调节器之后作备用仪表。一旦调节器失效，可由本控制器进行手动操作。并可取代伺服放大器直接驱动阀门。 |
|
SWP-LED系列手动操作控制器/光柱显示手动操作器集数字仪表与模拟仪表于一体，可对温度、压力、液位、速度等测量信号进行数字量显示控制（高亮度LED数码显示）及相对模拟量显示（光柱显示），使测量值的显示更为清晰直观。并可选择双光柱显示。 |
|
一、 主要特点 |
|
1、 可分别带有一路模拟量控制输出、一路开关量控制输出--继电器正转、反转控制，及一路模拟量变送输出，可适用于各种测量控制场合。 |
|
2、 可实现自动/手动无扰动切换。手动切换至自动时，采用逼近法积算，并带切换限幅功能，以实现手动/自动的平滑切换。 |
|
3、 可同屏显示测量信号及反馈信号。 |
|
二、 仪表外形及接线图（以下为基本配线,特殊订货请参考随机接线图） |
|
型号 |
SWP-ND835系列 |

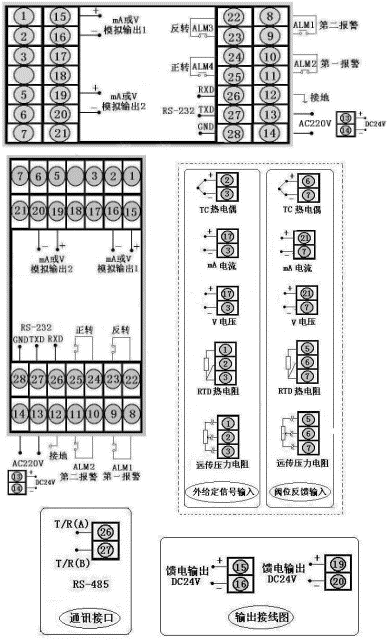

接 线 图 |
| 仪表外形 |
仪表尺寸:160×80×140mm
开孔尺寸:152×76mm
重 量:400g |
|
|
型号 |
SWP-NT835系列（横式） |
| 仪表外形 |
仪表尺寸:160×80×140mm
开孔尺寸:152×76mm
重 量:400g |
|
型号 |
SWP-NS835系列 |
| 仪表外形 |
仪表尺寸:80×160×140mm
开孔尺寸:76×152mm
重 量:400g |
|
型号 |
SWP-NT835系列（竖式） |
| 仪表外形 |
仪表尺寸:80×160×140mm
开孔尺寸:76×152mm
重 量:400g |
|
型号 |
SWP-ND935系列 |

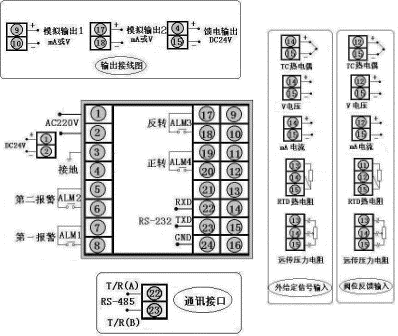

接 线 图 |
| 仪表外形 |
仪表尺寸:96×96×140mm
开孔尺寸:92×92mm
重 量:400g
|
|
|
型号 |
SWP-ND435系列 |

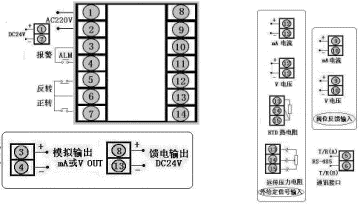

接 线 图 |
| 仪表外形 |
仪表尺寸:96×48×110mm
开孔尺寸:92×44mm
重 量:240g
|
|
|
型号 |
SWP-ND435系列 |

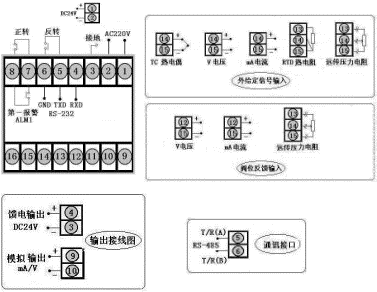

接 线 图 |
| 仪表外形 |
仪表尺寸:72×72×110mm
开孔尺寸:68×68mm
重 量:240g
|
| |
| 三、SWP-LED系列手动操作器型谱表 |
|
型 号 |
代 码 |
说 明 |
|
SWP -N |
□ □ □□-□ □ □-□□/ □ □-□ □ -□-□ |
新一代手动操作器 |
|
外形特征 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
外形尺寸 |
|
|
|
|
|
|
|
|
|
|
|
| 96×48mm |
| 72×72mm |
| 160×80mm,80×160mm |
| 96×96mm | |
|
控制作用 |
35 |
|
|
|
|
|
|
|
|
|
手动操作器 |
|
通讯方式 |
□ |
|
|
|
|
|
|
|
|
参见 "通讯方式" |
|
控制输出方式 |
□ |
|
|
|
|
|
|
|
参见 "控制输出方式" |
|
变送输出方式 |
□ |
|
|
|
|
|
|
参见 "变送输出方式" |
|
PV输入类型 |
□□ |
|
|
|
|
|
参见"输入类型" |
|
SV输入类型 |
□ □ |
|
|
|
|
参见"输入类型" |
|
****报警方式 |
|
|
|
|
|
|
第二报警方式 |
|
|
|
|
|
馈电输出 |
P |
|
DC24V馈电输出 |
|
供电方式 |
|
| DC24V供电 |
| AC90～265V供电（开关电源） |
| AC220V供电（线性电源，可省略） | | |
|
四、 SWP-LED系列光柱显示手动操作器型谱表 |
|
型 号 |
代 码 |
说 明 |
|
SWP -N |
T □ □□-□ □ □- □□/□□-□ □ -□-□ -□ |
新一代光柱显示手动操作器 |
|
外形尺寸 |
8 |
|
|
|
|
|
|
|
|
|
|
|
160×80mm,80×160mm |
|
控制作用 |
35 |
|
|
|
|
|
|
|
|
|
|
手动操作器 |
|
通讯方式 |
□ |
|
|
|
|
|
|
|
|
|
参见"通讯方式" |
|
控制输出方式 |
□ |
|
|
|
|
|
|
|
|
参见"控制输出方式" |
|
变送输出方式 |
□ |
|
|
|
|
|
|
|
参见"变送输出方式" |
|
PV输入类型 |
□□ |
|
|
|
|
|
|
参见"输入类型" |
|
SV输入类型 |
□□ |
|
|
|
|
|
参见"输入类型" |
|
****报警方式 |
|
|
|
|
|
|
|
第二报警方式 |
|
|
|
|
|
|
馈电输出 |
P |
|
|
DC24V馈电输出 |
|
供电方式 |
|
|
|
DC24V供电 |
|
AC90～265V供电（开关电源） |
|
AC220V供电（线性电源，可省略） | |
|
外形特征 |
|
| |
|
★ 输入类型 |
|
代码 |
输入类型 |
测 量 范 围 |
代码 |
输入类型 |
测 量 范 围 |
代码 |
输入类型 |
测 量 范 围 |
|
01 |
B |
400～1800 ℃ |
09 |
Pt100.1 |
-99.9～199.9℃ |
17 |
30～350Ω |
-1999～99999 d |
|
02 |
S |
0 ～1600 ℃ |
10 |
Cu50 |
-50.0～150.0 ℃ |
18 |
特 殊 规 格 |
用 户 特 定 |
|
03 |
K |
0 ～1300 ℃ |
11 |
Cu100 |
-50.0～150.0 ℃ |
19 |
4～20 mA开方 |
-1999～99999 d |
|
04 |
E |
0 ～1000 ℃ |
12 |
4～20 mA |
-1999～99999 d |
20 |
0～10mA开方 |
-1999～99999 d |
|
05 |
T |
-200～400 ℃ |
13 |
0～10 mA |
-1999～99999 d |
21 |
1～ 5 V开方 |
-1999～99999 d |
|
06 |
J |
0 ～1200 ℃ |
14 |
1～5 V |
-1999～99999 d |
22 |
0～5 V开方 |
-1999～99999 d |
|
07 |
Wre |
0 ～2300 ℃ |
15 |
0～5 V |
-1999～99999 d |
23 |
可切换输入 |
|
|
08 |
Pt100 |
-200～650 ℃ |
16 |
0～20 mA |
-1999～99999 d |
|
|
| |
|
★ 控制输出方式 |
|
选型代码 |
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
输出方式 |
无输出 |
继电器 |
4～20mA |
0～10mA |
1～5V |
0～5V |
SCR输出 |
SSR输出 |
特殊规格 |
SOT输出 | |
|
★ 变送输出方式 |
|
选型代码 |
0 |
2 |
3 |
4 |
5 |
8 |
|
输出方式 |
无输出 |
4～20mA |
0～10mA |
1～5V |
0～5V |
特殊规格 | |
|
★ 通讯方式 |
|
选型代码 |
0 |
2 |
4 |
8 |
9 |
|
通讯方式 |
无通讯 |
RS-232 |
RS-422 |
RS-485 |
特殊规格 | |
|
★ 型号举例： |
|
SWP-ND835-81-12/12-LH-P-W |
|
通讯方式RS485，输出方式为继电器输出，PV输入类型为4～20 mA，SV输入类型为4～20 mA，****报警为下限报警，第二报警为上限报警，DC24V馈电输出，DC24V供电。 | |
|
|
|
|
|
