| 产品特点: |
| 五位瞬时流量＋六位瞬时累积显示 |
| SWP-LED系列流量积算控制仪适用于各种液体、蒸汽、天然气、一般气体等的流量积算测量控制。 |
| 一、主要特点 |
| 1、瞬时流量显示范围由0-9999增加到0-99999，即5位显示。 这样，提高了显示的可观性，满足了大流量测量场合的需求。 |
| 2、仪表面板增加了一组LED发光二极管状态指示，在带温压补偿的测量中，要监测的显示值较多，仪表受只有一组LED数码显示器的限制，只能采用分时显示的方式，往往给观测带来不便。为此，我们在仪表面板增加了一组LED发光二极管作为显示值含义指示，每一发光二极管对应一种状态，用以指明对应显示值的工程含义，方便用户观测。 |
3、增加流量补偿系数K的自动演算功能。
在流量测量中，系数K的计算正确与否对测量结果关系重大，而K值的计算涉及位数亢长的小数或带小数，运算中需要开方及多位数的乘除，用户往往感到不便，带有流量补偿系数K自动演算功能的仪表解决了这一问题，只要根据被测介质的情况，由仪表面板按键依次输入正确的常数，余下的运算仪表会自动完成并置入相应的存储器中，减轻了用户的负担，避免了人为的差错。 |

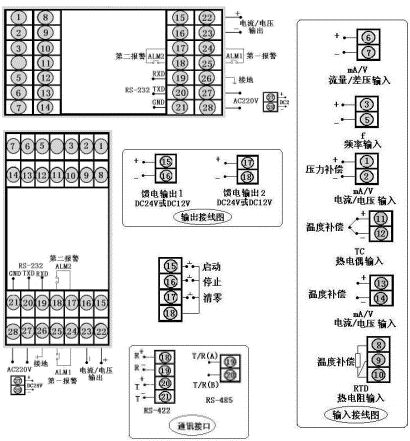

| 二、仪表外形及接线图（以下为基本配线，特殊订货请参见随机接线图） |
| 型号 |
SWP-LE80系列 |
接 线 图 |
| 仪表外形 |
仪表尺寸:160×80×140mm
开孔尺寸:152×76mm
重 量:400g |
 |
|
仪表尺寸:80×160×140mm
开孔尺寸:76×152mm
重 量:400g
| |
| 三、SWP-LE系列流量积算控制仪型谱表 |
|
型 号 |
代 码 |
说 明 |
|
SWP－LE－ |
□ □□- □ □ -□ □ □-□ □ □ □ □ |
5位+6位流量积算控制仪 |
|
外形尺寸 |
8 |
|
|
|
|
|
|
|
|
|
|
|
160×80mm（横式）,80×160mm（竖式） |
|
控制作用 |
|
|
|
|
|
|
|
|
|
|
|
| 无补偿输入 |
| 带补偿输入 |
| 过热蒸汽带温度压力补偿-查表法 |
| 饱和蒸汽带温、压补偿-查表法 |
| 用户特定曲线补偿输入-查表法 | |
|
通讯方式 |
□ |
|
|
|
|
|
|
|
|
|
参见"通讯方式" |
|
输出方式 |
□ |
|
|
|
|
|
|
|
|
参见"输出方式" |
|
流量信号类型 |
□ |
|
|
|
|
|
|
|
参见"输入类型" |
|
压力补偿类型 |
□ |
|
|
|
|
|
|
参见"输入类型" |
|
温度补偿类型 |
□ |
|
|
|
|
|
参见"输入类型" |
|
****报警方式 |
|
|
|
|
|
| 无控制（或报警，可省略） |
| 上限控制（或报警） |
| 下限控制（或报警） |
| 流量定量到控制 --自动启动 |
| 流量定量过程控制--自动启动 |
| 流量定量到控制 --自动清零 | |
|
第二报警方式 |
|
|
|
|
| 无控制（或报警，可省略） |
| 上限控制（或报警） |
| 下限控制（或报警） |
| 流量定量到控制 --手动启动 |
| 流量定量过程控制--手动启动 | |
|
馈电输出 |
|
|
|
| 无馈电输出（可省略） |
| 单路DC24V馈电输出 |
| 双路DC24V馈电输出 | |
|
供电方式 |
|
|
| DC24V供电 |
| AC90～265V供电（开关电源） |
| AC220V供电（线性电源，可省略） | |
|
外形特征 |
|
| |
| ★ 通讯方式 |
|
选型代码 |
0 |
2 |
4 |
8 |
9 |
|
通讯方式 |
无通讯 |
RS-232 |
RS-422 |
RS-485 |
特殊规格 | |
| ★ 输出方式 |
|
选型代码 |
0 |
1 |
2 |
3 |
4 |
5 |
|
输出方式 |
无输出 |
继电器 |
4～20mA |
0～10mA |
1～5V |
0～5V | |
| ★ 输入类型：（出厂默认值） |
|
代码 |
输入类型 |
测 量 范 围 |
代码 |
输入类型 |
测 量 范 围 |
说 明 |
|
A |
4～20 mA |
-1999～99999 d |
O |
脉冲-集电极开路 |
0～5KHz |
本表所列为****量程，用户可在量程范围内通过修改仪表二级参数确定量程范围 |
|
B |
0～10 mA |
-1999～99999d |
G |
Pt100 |
-200～650℃ |
|
C |
1～5V |
-1999～99999d |
E |
热电偶E型 |
0～1000 ℃ |
|
D |
0～5V |
-1999～99999d |
K |
热电偶K型 |
0～1300 ℃ |
|
M |
0～20 mA |
-1999～99999d |
R |
用户特定 |
-1999～99999 d |
|
F |
脉 冲 |
0～5KHz |
N |
无补偿输入 |
| |
| ★ 注1：LE802、LE803、LE804系列可通过设定仪表二级参数互相切换。 |
| ★ 注2：仪表除0～20mA、脉冲-集电极开路两种输入信号外,其余信号均可通过设定仪表二级参数自由更改。 |
| ★ 如用户选择特定曲线补偿输入（查表法）时，请在订货时提供相关技术参数或密度表格。 |
| ★ 型号举例：SWP-LE801-02-F, SWP-LE802-21-AAG-HPS ,SWP-LE803-81-ACK-BL | |
|
|
|
|
|
