| 产品名称: | SWP-LED32段双区PID可编程序控制仪 |
|
| 产品特点: |
|
SWP-LED系列32段PID可编程序控制仪适用于需要进行高精度多段曲线程序升/降温控制的系统。 |
|
SWP-LED系列32段PID可编程序控制仪可根据生产过程的要求，按照一定的曲线进行控制。 |
|
一、 主要特点 |
|
1、 可分别带有一路PID控制输出及一种变送输出，可适用于各种测量控制场合。 |
|
2、 最多可分三十二段曲线对控制对象进行编程控制，每一段均采用PID参数设定控制，使控制更为精确可靠。 |
|
|
|
3、 可实现自动/手动无扰动切换。手动切换至自动时，采用逼近法积算，并带切换限幅功能，以实现手动/自动的平滑切换。 |
|
4、 具有多种曲线控制输出功能，可实现曲线控制暂停、曲线控制清零、曲线控制步进等功能。 |
|
5、 可选择采用双区PID控制，抑制超调，提高控制精度。 |
|
|
|
二、 特殊技术参数 |
|
控制输出方式 |
PWM输出，可控硅触发输出，固态继电器输出，电压/电流输出 |
|
设定/显示精度 |
+0.5% FS+1位数max。设定值与显示值匹配，无相对误差 |
|
比例范围 |
0.0%-100.0%（单位：0.1%） |
|
积分（复位）时间 |
0-9,999s（单位：1s） |
|
微分（比率）时间 |
0-9,999s（单位：1s） |
|
控制周期 |
1-250s（单位：1s） |
|
采样周期 |
0.5s | |
|

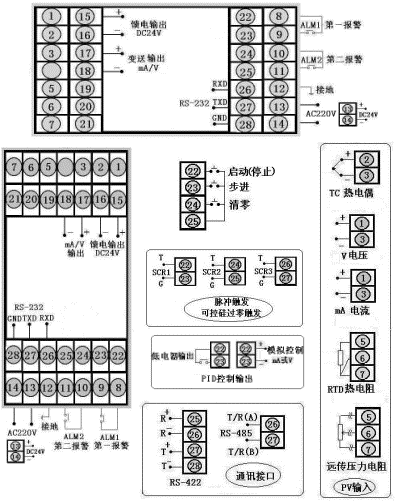

三、 仪表外形及接线图（以下为基本配线，特殊订货请参考见随机接线图） |
|
型号 |
SWP-P805系列 |
接 线 图 |
|
仪表外形 |
仪表尺寸:160×80×140mm
开孔尺寸:152×76mm
重 量:400g
|
|
|
仪表外形 |
仪表尺寸:80×160×140mm
开孔尺寸:76×152mm
重 量:400g |
|

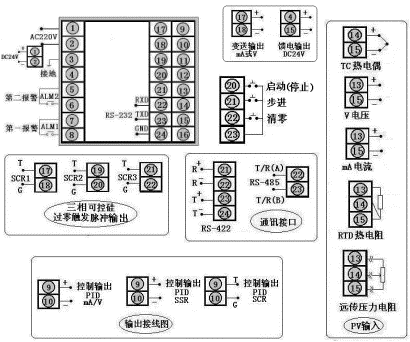

型号 |
SWP-P905系列 |
接 线 图 |
| 仪表外形 |
仪表尺寸:96×96×140mm
开孔尺寸:92×92mm
重 量:400g
|
| |
|
四、 SWP-LED系列32段 PID可编程序控制仪型谱表 |
|
型 号 |
代 码 |
说 明 |
|
SWP - |
□ □ □□ -□ □ □-□□ - □ □ -□- □-□ |
|
|
特 征 |
P |
|
|
|
|
|
|
|
|
|
|
|
32段PID可编程序控制仪 |
|
外形尺寸 |
|
|
|
|
|
|
|
|
|
|
|
|
160×80mm（横），80×160mm（竖） |
|
96×96mm | |
|
控制作用 |
05 |
|
|
|
|
|
|
|
|
|
可编程序控制 |
|
通讯方式 |
□ |
|
|
|
|
|
|
|
|
参见"通讯方式" |
|
控制输出 |
□ |
|
|
|
|
|
|
|
参见"控制输出方式" |
|
变送输出 |
□ |
|
|
|
|
|
|
参见"变送输出方式" |
|
输入类型 |
□□ |
|
|
|
|
|
参见"输入类型" |
|
****报警方式 |
□ |
|
|
|
|
参见"报警输出方式" |
|
第二报警方式 |
□ |
|
|
|
参见"报警输出方式" |
|
馈电输出 |
□ |
|
|
DC24V馈电输出 |
|
供电方式 |
|
|
|
DC24V供电 |
|
AC90～265V供电（开关电源） |
|
AC220V供电（线性电源，可省略） | |
|
外形特征 |
|
| |
|
特殊型号或要求的, 请提供分度号或参考标准，定货时说明 。 |
|
★ 输入类型 |
|
代码 |
输入类型 |
测 量 范 围 |
代码 |
输入类型 |
测 量 范 围 |
代码 |
输入类型 |
测 量 范 围 |
|
01 |
B |
400～1800℃ |
09 |
Pt100.1 |
-99.9～199.9℃ |
17 |
30～350Ω |
-1999～99999 d |
|
02 |
S |
0 ～1600 ℃ |
10 |
Cu50 |
-50.0～150.0℃ |
18 |
特 殊 规 格 |
用 户 特 定 |
|
03 |
K |
0 ～1300 ℃ |
11 |
Cu100 |
-50.0～150.0℃ |
19 |
4～20 mA开方 |
-1999～99999 d |
|
04 |
E |
0 ～1000 ℃ |
12 |
4～20 mA |
-1999～99999 d |
20 |
0～10mA开方 |
-1999～99999 d |
|
05 |
T |
-200～400℃ |
13 |
0～10 mA |
-1999～99999 d |
21 |
1～ 5 V开方 |
-1999～99999 d |
|
06 |
J |
0 ～1200℃ |
14 |
1～5 V |
-1999～99999 d |
22 |
0～5 V开方 |
-1999～99999 d |
|
07 |
Wre |
0 ～2300℃ |
15 |
0～5 V |
-1999～99999 d |
23 |
可切换输入 |
详见下表 |
|
08 |
Pt100 |
-200～650℃ |
16 |
0～20 mA |
-1999～99999 d |
|
|
| |
|
★ 全切换输入只需设定仪表二级参数，即可切换输入多种分度号，可输入分度号如下： |
|
代码 |
输入类型 |
代码 |
输入类型 |
代码 |
输入类型 |
代码 |
输入类型 |
|
01 |
B |
05 |
T |
09 |
Pt100.1 |
14 |
1～5 V |
|
02 |
S |
06 |
J |
10 |
Cu50 |
15 |
0～5 V |
|
03 |
K |
07 |
WRe |
12 |
4～20 mA |
|
|
|
04 |
E |
08 |
Pt100 |
13 |
0～10 mA |
|
| |
|
★ 报警输出方式 |
|
选型代码 |
N |
H |
L |
G |
A |
D |
E |
|
输出方式 |
无报警（可省略） |
上限报警 |
下限报警 |
偏差内报警 |
偏差外报警 |
LBA报警 |
结束报警 | |
|
★ 变送输出方式 |
|
选型代码 |
0 |
2 |
3 |
4 |
5 |
8 |
|
输出方式 |
无输出 |
4～20mA |
0～10mA |
1～5V |
0～5V |
特殊规格 | |
|
★ 控制输出方式 |
|
选型代码 |
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
输出方式 |
无输出 |
继电器 |
4～20mA |
0～10mA |
1～5V |
0～5V |
SCR输出 |
SSR输出 |
特殊规格 |
SOT输出 | |
|
★ 通讯方式 |
|
选型代码 |
0 |
2 |
4 |
8 |
9 |
|
通讯方式 |
无通讯 |
RS-232 |
RS-422 |
RS-485 |
特殊规格 | |
|
★ ****报警输出只可选择N、H或L报警输出。 |
|
★ 注1：仪表显示方式为PV、SV、SEG三LED显示。 |
|
★ 型号举例： |
|
①SWP-P805-822-12-HL |
|
输入类型为4～20mA，4～20mA控制输出，4～20mA变送输出，带RS-485通讯，带上下限继电器报警输出。 |
|
②SWP-P905-222-12-HL-P |
|
输入类型为4～20mA，4～20mA控制输出，4～20mA变送输出，带RS-232通讯，带上下限继电器报警输出，带DC24V馈电输出。 | |
|
|
|
|
|
