| 产品特点: |
|
SWP-LCD-M多路仪表适合于需要同时对多组过程参量（≤16）进行集中监测，超限报警，变送输出及远传的场合。 |
|
一、仪表特点： |
|
1、用户依照仪表LCD显示屏中文菜单提示，通过面板按键可完成输入信号类型与分度号的自由切换，实现****输入。 |
|
2、可选择统一报警输出，分别报警输出或分别变送输出。 |
|
3、可带串行通信输出，可与各种输入/输出的设备双向通信，组成分级控制系统。 |
|

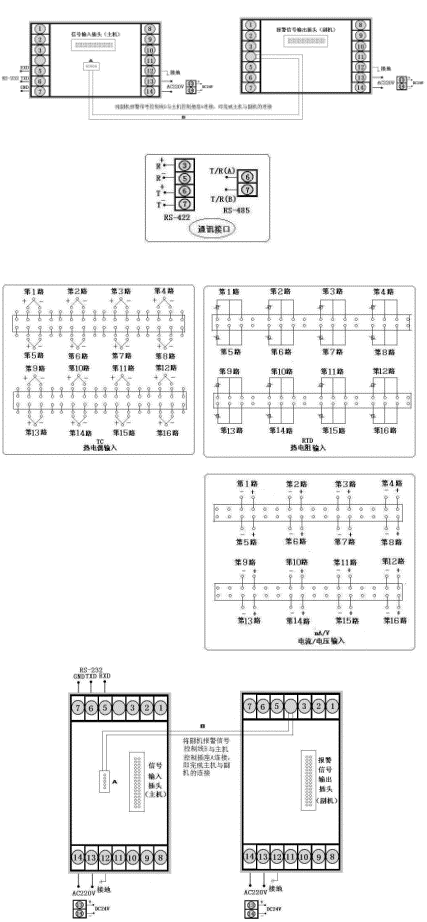

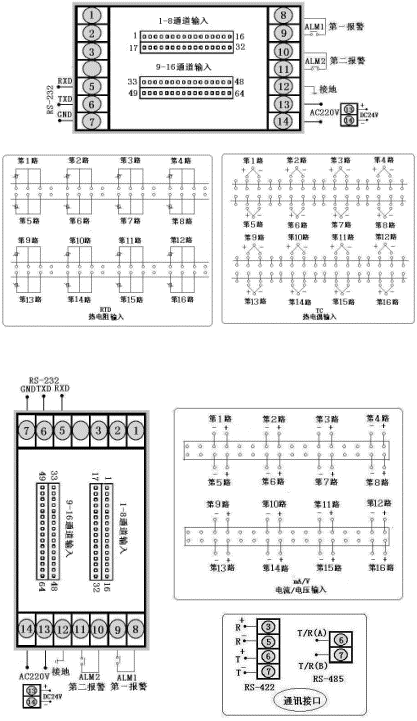

二、仪表外形及接线图：（以下为基本配线方式，特殊订货请参见随机接线图） |
|
型号 |
SWP-LCD-M系列 |
接 线 图 |
|
|
仪表尺寸:160×80×140mm
开孔尺寸:152×76mm
重 量:400g |
 |
|
仪表
外形 |
仪表尺寸:80×160×140mm
开孔尺寸:76×152mm
重 量:400g |
|
型号 |
|
接 线 图 |
|
|
仪表尺寸:160×80×140mm
开孔尺寸:152×76mm
重 量:400g
|
 |
| 型号 |
SWP-MS808系列 |
|
|

仪表尺寸:80×160×140mm
开孔尺寸:76×152mm
重 量:400g | |
|
三、SWP-LCD-M系列多通道巡检测量控制仪型谱表 |
|
型 号 |
代 码 |
说 明 |
|
SWP-LCD- |
□ □ □□- □ □ - □□ - □ □- □ -□- □ |
大屏幕带背光液晶显示仪表 |
|
仪表功能 |
M |
|
|
|
|
|
|
|
|
|
|
多通道巡回检测仪表 |
|
外形尺寸 |
8 |
|
|
|
|
|
|
|
|
|
160×80mm（横式） 80×160mm（竖式） |
|
控制作用 |
□□ |
|
|
|
|
|
|
|
|
参见"控制作用" |
|
通讯方式 |
□ |
|
|
|
|
|
|
|
参见"通讯方式" |
|
输出方式 |
□ |
|
|
|
|
|
|
参见"输出方式" |
|
输入类型 |
□□ |
|
|
|
|
|
参见"输入类型" |
|
****报警方式 |
□ |
|
|
|
|
参见"报警方式" |
|
第二报警方式 |
□ |
|
|
|
参见"报警方式" |
|
报警记忆 |
|
|
|
|
|
供电方式 |
|
|
|
DC24V供电 |
|
AC90～265V供电 （开关电源） |
|
AC220V供电 | |
|
外形特征 |
|
| |
|
★ 控制作用 |
|
选型代码 |
06 |
07 |
08 |
09 |
14 |
|
控制作用 |
八路巡检测量显示 |
八路巡检统一控制/报警输出 |
八路巡检分别控制/报警输出 |
十六路巡检测量显示 |
十六路巡检统一控制/报警输出 | |
|
★ 输入类型 |
|
代码 |
输入类型 |
测 量 范 围 |
代码 |
输入类型 |
测 量 范 围 |
代码 |
输入类型 |
测 量 范 围 |
|
01 |
B |
400～1800 ℃ |
09 |
Pt100.1 |
-99.9～199.9℃ |
17 |
30～350Ω |
-1999～99999 d |
|
02 |
S |
0 ～1600 ℃ |
10 |
Cu50 |
-50.0～150.0 ℃ |
18 |
特 殊 规 格 |
用 户 特 定 |
|
03 |
K |
0 ～1300 ℃ |
11 |
Cu100 |
-50.0～150.0 ℃ |
19 |
4～20 mA开方 |
-1999～99999 d |
|
04 |
E |
0 ～1000 ℃ |
12 |
4～20 mA |
-1999～99999 d |
20 |
0～10mA开方 |
-1999～99999 d |
|
05 |
T |
-200～400 ℃ |
13 |
0～10 mA |
-1999～99999 d |
21 |
1～ 5 V开方 |
-1999～99999 d |
|
06 |
J |
0 ～1200 ℃ |
14 |
1～5 V |
-1999～99999 d |
22 |
0～5 V开方 |
-1999～99999 d |
|
07 |
Wre |
0 ～2300 ℃ |
15 |
0～5 V |
-1999～99999 d |
23 |
全可切换输入 |
|
|
08 |
Pt100 |
-200～650 ℃ |
16 |
0～20 mA |
-1999～99999 d |
|
|
| |
|
★ 报警方式 |
|
选型代码 |
N |
H |
L |
|
报警方式 |
无位式控制或报警（可省略） |
位式上限控制或上限报警 |
位式下限控制或下限报警 | |
|
★ 通讯方式 |
|
选型代码 |
0 |
2 |
4 |
8 |
9 |
|
通讯方式 |
无通讯 |
RS-232 |
RS-422 |
RS-485 |
特殊规格 | |
|
★ 输出方式 |
|
选型代码 |
0 |
1 |
2 |
3 |
4 |
5 |
|
输出方式 |
无输出 |
继电器 |
4～20mA |
0～10mA |
1～5V |
0～5V | |
|
注1：统一报警输出：仪表所有通道共用一个（或两个）报警输出继电器。LCD仪表报警均为报警保持。报警保持功能：检测当前通道超限即输出报警并保持，直至所有通道均无超限方停止报警输出。分别控制／报警输出：即仪表各测量通道均有一个（或两个）报警继电器输出报警信号，报警输出互相独立或各通道均有一组相互独立的变送输出信号。 |
|
★ 型号举例： |
|
①SWP-LCD-M814-21-08-HL-K-W-S |
|
十六路巡检统一控制/报警输出，通讯方式为RS-232，输出方式为继电器输入，输入类型为Pt100，****报警为上限报警，第二报警为下限报警，带报警保持功能，DC24V供电，竖表。 |
|
②SWP-LCD-M808-81-10-L-H-K-T |
|
八路巡检分别控制/报警输出，通讯方式为RS-485，输出方式为继电器输入，输入类型为Cu50，****报警为下限报警，第二报警为上限报警，AC90～265V供电（开关电源），横表。 |
|
二、 特殊技术参数 |
|
控制输出方式 |
PWM输出，可控硅触发输出，固态继电器输出，电压/电流输出 |
|
设定/显示精度 |
+0.5% FS+1位数max。设定值与显示值匹配，无相对误差 |
|
比例范围 |
0.0%-100.0%（单位：0.1%） |
|
积分（复位）时间 |
0-9,999s（单位：1s） |
|
微分（比率）时间 |
0-9,999s（单位：1s） |
|
控制周期 |
1-250s（单位：1s） |
|
采样周期 |
0.5s | |
|
三、仪表外形及接线图(以下为基本配线，特殊订货请参考随机接线图) |
|
型号 |
SWP-LCD-NP系列（横式） |
接 线 图 |
|
仪表外形 |
仪表尺寸:160×80×140mm
开孔尺寸:152×76mm
重 量:400g |
 |
|
仪表尺寸:80×160×140mm
开孔尺寸:76×152mm
重 量:400g
| |
|
四、SWP-LCD-NP系列32段PID可编程序控制仪型谱表 |
|
型 号 |
代 码 |
说 明 |
|
SWP -LCD-N |
□ □ □□-□ □ □-□□- □ □-□-□-□ |
新一代大屏幕带背光液晶显示仪表 |
|
仪表功能 |
P |
|
|
|
|
|
|
|
|
|
|
|
32段PID可编程序控制仪 |
|
外形尺寸 |
8 |
|
|
|
|
|
|
|
|
|
|
160×80mm（横），80×160mm（竖） |
|
控制作用 |
05 |
|
|
|
|
|
|
|
|
|
PID调节功能 |
|
通讯方式 |
□ |
|
|
|
|
|
|
|
|
参见"通讯方式" |
|
控制输出 |
□ |
|
|
|
|
|
|
|
参见"控制输出方式" |
|
变送输出 |
□ |
|
|
|
|
|
|
参见"变送输出方式" |
|
输入类型 |
□□ |
|
|
|
|
|
参见"输入类型" |
|
****报警方式 |
□ |
|
|
|
|
参见"报警输出方式" |
|
第二报警方式 |
□ |
|
|
|
参见"报警输出方式" |
|
馈电输出 |
P |
|
|
DC24V馈电输出 |
|
供电方式 |
|
|
|
DC24V供电 |
|
AC90～265V供电（开关电源） |
|
AC220V供电（线性电源，可省略） | |
|
外形特征 |
|
| |
|
★ 输入类型 |
|
代码 |
输入类型 |
测 量 范 围 |
代码 |
输入类型 |
测 量 范 围 |
代码 |
输入类型 |
测 量 范 围 |
|
01 |
B |
400～1800 ℃ |
09 |
Pt100.1 |
-99.9～199.9℃ |
17 |
30～350Ω |
-1999～99999 d |
|
02 |
S |
0 ～1600 ℃ |
10 |
Cu50 |
-50.0～150.0 ℃ |
18 |
特 殊 规 格 |
用 户 特 定 |
|
03 |
K |
0 ～1300 ℃ |
11 |
Cu100 |
-50.0～150.0 ℃ |
19 |
4～20 mA开方 |
-1999～99999 d |
|
04 |
E |
0 ～1000 ℃ |
12 |
4～20 mA |
-1999～99999 d |
20 |
0～10mA开方 |
-1999～99999 d |
|
05 |
T |
-200～400 ℃ |
13 |
0～10 mA |
-1999～99999 d |
21 |
1～ 5 V开方 |
-1999～99999 d |
|
06 |
J |
0 ～1200 ℃ |
14 |
1～5 V |
-1999～99999 d |
22 |
0～5 V开方 |
-1999～99999 d |
|
07 |
Wre |
0 ～2300 ℃ |
15 |
0～5 V |
-1999～99999 d |
23 |
全可切换输入 |
详见下表 |
|
08 |
Pt100 |
-200～650 ℃ |
16 |
0～20 mA |
-1999～99999 d |
24 |
频率输入 |
0～10KHz | |
|
★ 全切换输入只需设定仪表二级参数，即可切换输入多种分度号，可输入分度号如下： |
|
代码 |
输入类型 |
代码 |
输入类型 |
代码 |
输入类型 |
代码 |
输入类型 |
代码 |
输入类型 |
|
01 |
B |
05 |
T |
09 |
Pt100.1 |
14 |
1～5 V |
21 |
1～5 V开方 |
|
02 |
S |
06 |
J |
10 |
Cu50 |
15 |
0～5 V |
22 |
0～5 V开方 |
|
03 |
K |
07 |
WRe |
12 |
4～20 mA |
19 |
4～20 mA开方 |
|
|
|
04 |
E |
08 |
Pt100 |
13 |
0～10 mA |
20 |
0～10mA开方 |
|
| |
|
★ 报警输出方式 |
|
选型代码 |
N |
H |
L |
G |
A |
D |
|
输出方式 |
无报警（可省略） |
上限报警 |
下限报警 |
偏差内报警 |
偏差外报警 |
LBA报警 | |
|
★ 变送输出方式 |
|
选型代码 |
0 |
1 |
2 |
3 |
4 |
5 |
|
输出方式 |
无输出 |
继电器 |
4～20mA |
0～10mA |
1～5V |
0～5V | |
|
★ 通讯方式 |
|
选型代码 |
0 |
2 |
4 |
8 |
9 |
|
通讯方式 |
无通讯 |
RS-232 |
RS-422 |
RS-485 |
特殊规格 | |
|
★ 控制输出方式 |
|
选型代码 |
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
输出方式 |
无输出 |
继电器 |
4～20mA |
0～10mA |
1～5V |
0～5V |
SCR输出 |
SSR输出 |
特殊规格 |
SOT输出 | |
|
SCR--可控硅过零触发脉冲输出，SSR--固态继电器控制输出，SOT--双向可控硅输出 |
|
★ 型号举例： |
|
①SWP-LCD-NP805-21-09-HL-P-W-S |
|
通讯方式为RS-232，输出方式为继电器输出，输入类型为Pt100.1，****报警为上限报警，第二报警为下限报警，DC24V馈电输出，DC24V供电，竖表。 |
|
②SWP-LCD-NP805-81-08-LH-P-T |
|
通讯方式为RS-485，输出方式为继电器输出，输入类型为Pt100，****报警为下限报警，第二报警为上限报警，DC24V馈电输出，AC90～265V供电（开关电源），横表。 | |
|
|
|
|
|
