产品名称:SWP-LCD-NH液位/容积控制仪
产品特点:
SWP-LCD-NH系列液位<=>容积控制仪可对各种形状罐体进行液位<=>容积转换测量控制。
一、 主要特点
　　1、 有极宽的显示测量范围，可显示整五位的液位测量值及整六位的容积测量值（0--99999字）。
　　2、 采用查表法进行运算，可对无规则罐体实现高精度的液位<=>容积转换控制。
二、 仪表外形及接线图（以下为基本配线，特殊订货请参考随机接线图）
型号
SWP-LCD-NH80系列
接 线 图

仪表

外形

仪表尺寸:160×80×140mm
开孔尺寸:152×76mm
重 量:400g

仪表尺寸:80×160×140mm
开孔尺寸:76×152mm
重 量:400g

三、 SWP-LCD系列液位<=>容积控制仪型谱表
型 号
代 码
说 明
SWP -LCD-N
□□□ □□- □ □-□□- □ □ □ □ -□-□ 新一代大屏幕带背光显示仪表
仪表功能
H                       液位容积控制仪
HR   　 　 　 　 　 　 　 　 　 　 带记录（液位<=>容积控制仪）
外形尺寸
8
  　 　 　 　 　 　 　 　 　 160×80mm（横式）80×160mm（竖式）
控制作用
01
03
  　 　 　 　 　 　 　 　
无控制（或报警）输出
带控制（或报警）输出
通讯方式
□
  　 　 　 　 　 　 　 参见"通讯方式"
变送输出
□
  　 　 　 　 　 　 参见"输出方式"
输入类型
□□
  　 　 　 　 　 参见"输入类型"
****报警方式
□
  　 　 　 　 参见"报警方式"
第二报警方式
□
  　 　 　 参见"报警方式"
第三报警方式
□
  　 　 参见"报警方式"
馈电输出
N
P
  　
无馈电输出（可省略）
DC24V馈电输出
供电方式
W
T
　

DC24V供电
AC90～265V供电（开关电源）
AC220V供电（线性电源，可省略）
外形特征
S
　
竖式显示仪表
横式显示仪表（可省略）
★ 输入类型(出厂默认值）
代码
输入类型
测 量 范 围
代码
输入类型
测 量 范 围
说 明　
A
4～20 mA
-9999～99999d
D
0～5 V
-9999～99999d
本表所列为****量程，用户可在量程范围内通过修改仪表二级参数确定量程范围
B
0～10 mA
-9999～99999d
R
用户特定
全 量 程
C
1～5 V
-9999～99999d
　
　
　
★ 报警方式
选型代码
N
H
L
报警方式
无位式控制或报警（可省略） 位式上限控制或上限报警 位式下限控制或下限报警
★ 通讯方式
选型代码
0
2
4
8
9
通讯方式
无通讯
RS-232
RS-422
RS-485
特殊规格
★ 输出方式
选型代码
0
2
3
4
5
输出方式
无输出
4～20mA
0～10mA
1～5V
0～5V
★ 型号举例：
①SWP-LCD-NH801-02-A-N
LCD系列，无控制（或报警）输出液位<=>容积控制仪，输入类型为4～20mA，无通讯，4～20mA控制输出，无报警输出，横表。
②SWP-LCD-NH803-81-A-HLP
LCD系列，带控制（或报警）输出液位<=>容积控制仪，输入类型为4～20mA，继电器控制输出，带RS-485通讯，带上下限继电器报警输出，带DC24V馈电输出，横表。
二、 特殊技术参数
控制输出方式
PWM输出，可控硅触发输出，固态继电器输出，电压/电流输出
设定/显示精度
+0.5% FS+1位数max。设定值与显示值匹配，无相对误差
比例范围
0.0%-100.0%（单位：0.1%）
积分（复位）时间
0-9,999s（单位：1s）
微分（比率）时间
0-9,999s（单位：1s）
控制周期
1-250s（单位：1s）
采样周期
0.5s

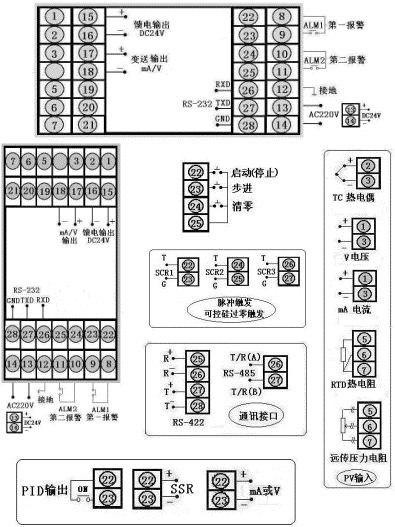

三、仪表外形及接线图(以下为基本配线，特殊订货请参考随机接线图)
型号
SWP-LCD-NP系列（横式）
接 线 图
仪表外形

仪表尺寸:160×80×140mm
开孔尺寸:152×76mm
重 量:400g

仪表尺寸:80×160×140mm
开孔尺寸:76×152mm
重 量:400g

四、SWP-LCD-NP系列32段PID可编程序控制仪型谱表
型 号
代 码
说 明
SWP -LCD-N
□ □□□-□ □ □-□□- □ □-□-□-□ 新一代大屏幕带背光液晶显示仪表
仪表功能
P
  　 　 　 　 　 　 　 　 　 　 32段PID可编程序控制仪
外形尺寸
8
                    160×80mm（横），80×160mm（竖）
控制作用
05
  　 　 　 　 　 　 　 　 PID调节功能
通讯方式
□
  　 　 　 　 　 　 　 参见"通讯方式"
控制输出
□
  　 　 　 　 　 　 参见"控制输出方式"
变送输出
□
  　 　 　 　 　 参见"变送输出方式"
输入类型
□□
  　 　 　 　 参见"输入类型"
****报警方式
□
  　 　 　 参见"报警输出方式"
第二报警方式
□
  　 　 参见"报警输出方式"
馈电输出
P
  　 DC24V馈电输出
供电方式
W
T
　

DC24V供电
AC90～265V供电（开关电源）
AC220V供电（线性电源，可省略）
外形特征
S

竖式显示仪表
横式显示仪表
★ 输入类型
代码
输入类型
测 量 范 围
代码
输入类型
测 量 范 围
代码
输入类型
测 量 范 围
01
B
400～1800 ℃
09
Pt100.1
-99.9～199.9℃
17
30～350Ω
-1999～99999 d
02
S
0 ～1600 ℃
10
Cu50
-50.0～150.0 ℃
18
特 殊 规 格
用 户 特 定
03
K
0 ～1300 ℃
11
Cu100
-50.0～150.0 ℃
19
4～20 mA开方
-1999～99999 d
04
E
0 ～1000 ℃
12
4～20 mA
-1999～99999 d
20
0～10mA开方
-1999～99999 d
05
T
-200～400 ℃
13
0～10 mA
-1999～99999 d
21
1～ 5 V开方
-1999～99999 d
06
J
0 ～1200 ℃
14
1～5 V
-1999～99999 d
22
0～5 V开方
-1999～99999 d
07
Wre
0 ～2300 ℃
15
0～5 V
-1999～99999 d
23
全可切换输入
详见下表　
08
Pt100
-200～650 ℃
16
0～20 mA
-1999～99999 d
24
频率输入　
0～10KHz　
★ 全切换输入只需设定仪表二级参数，即可切换输入多种分度号，可输入分度号如下：
代码
输入类型
代码
输入类型
代码
输入类型
代码
输入类型
代码
输入类型
01
B
05
T
09
Pt100.1
14
1～5 V
21
1～5 V开方
02
S
06
J
10
Cu50
15
0～5 V
22
0～5 V开方
03
K
07
WRe
12
4～20 mA
19
4～20 mA开方
　
　
04
E
08
Pt100
13
0～10 mA
20
0～10mA开方
　
　
★ 报警输出方式
选型代码
N
H
L
G
A
D
输出方式
无报警（可省略）
上限报警
下限报警
偏差内报警
偏差外报警
LBA报警
★ 变送输出方式
选型代码
0
1
2
3
4
5
输出方式
无输出
继电器
4～20mA
0～10mA
1～5V
0～5V
★ 通讯方式
选型代码
0
2
4
8
9
通讯方式
无通讯
RS-232
RS-422
RS-485
特殊规格
★ 控制输出方式
选型代码
0
1
2
3
4
5
6 7 8 9
输出方式
无输出
继电器
4～20mA
0～10mA
1～5V
0～5V
SCR输出 SSR输出 特殊规格 SOT输出
SCR--可控硅过零触发脉冲输出，SSR--固态继电器控制输出，SOT--双向可控硅输出
★ 型号举例：
①SWP-LCD-NP805-21-09-HL-P-W-S
通讯方式为RS-232，输出方式为继电器输出，输入类型为Pt100.1，****报警为上限报警，第二报警为下限报警，DC24V馈电输出，DC24V供电，竖表。
②SWP-LCD-NP805-81-08-LH-P-T
通讯方式为RS-485，输出方式为继电器输出，输入类型为Pt100，****报警为下限报警，第二报警为上限报警，DC24V馈电输出，AC90～265V供电（开关电源），横表。
