9、防爆等级:BT4  CT6

信息内容：

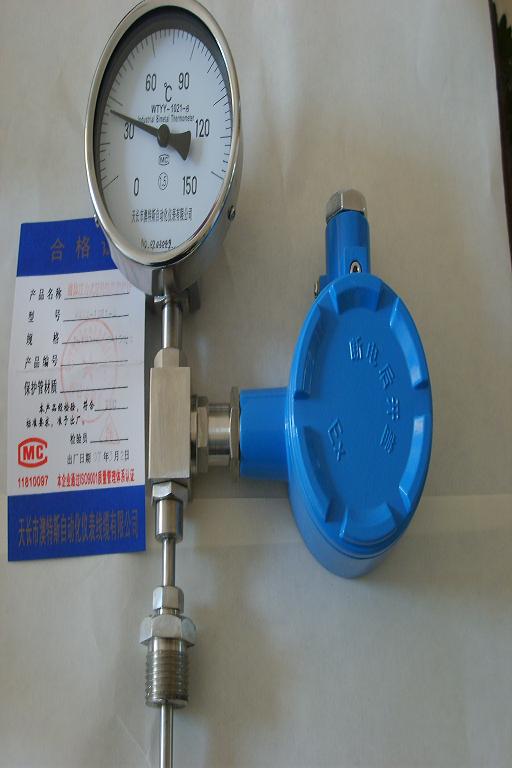

液体压力式温度计以及由此开发的系列化温度仪表，克服了传统膨胀式温度计性能单一、寿命短、可靠性差、温包体积大的缺点。其中测温元件体积分别比传统的蒸汽和气体压力式温度计缩小了30和60倍，创造性地将铂或铜热电阻测温元件安装于测温元件内，实现了机电一体化的测温功能。形成了以液体压力式温度极为基本测温仪表的远传、防爆、防震、防腐、电接头、温度信号变送等多功能、系列化温度仪表。 一 型号及规格组成 1.WTY系列温度计编号规则 2.WTY系列温度计编号说明 ① 编号中斜杠“/”前面型号部分，按《工业自动化仪表产品型号编写原则》的规定编写， “/”后面为规格部分，由我厂自行规定，若设计选型时因字符太长无法填写，可与我公司联系 约定其它代号。  ② 编号****节中的仪表功能为基本功能，若要选择一项以上功能，请在编号中增加第三节“功 能组合”，其中防震、电接头和最高指示三者之间只能选择一种功能，防爆与电接头两者功能 也不能组合。  ③ 附加说明请注明软尾材料、出线装置型号及位置、是否带保护套管、防爆仪表出线方式、 热点阻分度号等以及其它要说明的内容。例如：“WTY-1033-X2-F 0～100℃ Φ12*300*10M 的内容刹车管Pt100左接线盒”表示：该温度计为液体压力式带电接头双上限报警热电阻远传 温度计，且带防腐套管，其具体尺寸为：温包直径12mm，插入深度300mm，刹车管软尾长10M。 铂热电阻Pt100，左接线盒引线，安装螺纹为卡套螺纹M27*2。 二 规格与参数   1.基本技术参数   环境温度：-10～+55℃  相对湿度：5～95%  指标精确度：1.5级              时间常数：9秒（包聚四氟乙烯时为34秒）  热电阻分度号：Pt100或Cu50      热电阻精度等级：ZBY 301-85 B级  热电阻热响应时间：τ0.5=35秒（包聚四氟乙烯   时为45秒） 2.仪表量程 含0点量程 无0点量程 -40～80℃  0～50℃  0～100℃  0～150℃ 0～200℃  0～250℃  0～300℃ 0～400℃ 0～500℃  0～600℃ 50～100℃    50～150℃  100～200℃ 150～250℃  200～400℃  200～500℃ 200～600℃  300～500℃  400～600℃ 3.WTY系列温度计功能组合与生产型号一览表 型         号 名               称 基 本 类 型     WTY-1□□□     WTYY-1□□□     WTYZ-10□□     WTYX-10□□     WTYS-1□□□    液体压力式温度计    液体压力式热电阻远传温度计    液体压力式防震温度计    液体压力式点接点温度计    液体压力式热电阻温度变送器(4-20mA电流输出) 功 　 能 　 组 　 合 　 型     WTYY-10□□-X     WTYS-10□□-X     WTYY-10□□-Z     WTYS-10□□-Z     WTYY-1□□□-B     WTYY-10□□-BZ     WTYS-1□□□-B     WTYS-10□□-BZ     WTYY-1□□□-d     WTYY-1□□□-dZ     WTYS-1□□□-d     WTYS-10□□-dZ    液体压力式带电接点热电阻远传温度计    液体压力式带电接点热电阻温度变送器    液体压力式防震型热电阻远传温度计    液体压力式防震型热电阻温度变送器    液体压力式本安防爆型热电阻远传温度计    液体压力式本安防暴防震型热电阻远传温度计    液体压力式本安防暴型热电阻温度变送器    液体压力式本安防暴防震型热电阻温度变送器    液体压力式隔爆型热电阻远传温度计    液体压力式隔爆防震型热电阻远传温度计    液体压力式隔爆型热电阻温度变送器    液体压力式隔爆防震型热电阻温度变送器     WTY□-1□□□-□F    液体压力式防腐系列温度计 4.安装螺纹按以下方式表示： (1). 无固定螺纹：注“无”字； (2.) 活动内螺纹：在螺纹尺寸前加注“HN”字； (3). 活动外螺纹：在螺纹尺寸前加注“HW”字； (4). 固定螺纹：在螺纹尺寸前加注“GD”字； (5). 卡套螺纹：在螺纹尺寸前加注“K”字； (6). 固定法兰：在螺纹尺寸前加注“GF”两字； (7). 可动法兰：在螺纹尺寸前加注“DF”两字； (8). 卡套法兰：在螺纹尺寸前加注“KF”两字。
